Термопреобразователь сопротивления ТСМ-364-01 предназначен для измерения температуры жидкостей и газов (вода, масло, воздух) дизеля тепловоза.
|
Параметр |
Значение |
|
Рабочий диапазон измеряемых температур, °С |
от 0 до 150 |
|
Условное обозначение НСХ |
50М |
|
Класс допуска |
B |
|
Условное давление измеряемой среды Ру, МПа |
1,6 |
|
Материал защитной арматуры |
сталь 12Х18Н10Т |

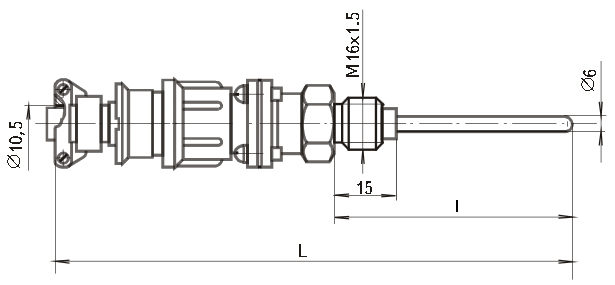

Рис. 1 - габаритные размеры термопреобразователя ТСМ-364-01
Рис. 2 - схематическое изображение соединений
|
Обозначение |
Размеры, мм |
Масса, г |
|
|
L |
l |
||
|
5Ц2.821.410 |
160 |
60 |
115 |
|
-01 |
180 |
80 |
120 |
|
-02 |
200 |
100 |
125 |
|
-03 |
220 |
120 |
130 |
