Гильза защитная 5Ц4.819.015 предназначена для установки преобразователей термоэлектрических (ГОСТ 6616) и термопреобразователей сопротивления (ГОСТ 6651) на обьекте.
Особенности
- При использовании гильзы с термопреобразователем длина L гильзы должна соответствовать длине монтажной части термопреобразователя.
- Гильза может поставляться в комплекте с термопреобразователем или как самостоятельное изделие.
| Параметры | Значения |
| Условное давление измеряемой среды, МПа | 25 |
| Материал гильзы (в зависимости от заказа) | сталь 08Х13 сталь 12Х18Н10Т сталь 08Х20Н14С2 сталь 10Х17Н13М2Т |
| Рис. | L, мм | Предельная скорость потока, м/ с |
|||
| пар | вода | ||||
| 1 | 80 | 40 | 0,4 | ||
| 100 | |||||
| 2 | 120 | 40 | 4,0 | ||
| 160 | |||||
| 200 | 25 | 2,5 | |||
| 250 | |||||
| 320 | |||||
| 400 | 5 | 0,5 | |||
| 500 | |||||
| 630 | |||||
| 800 | |||||
| 1000 | |||||
| 3 | 1250 | 2 | 0,2 | ||
| 1600 | |||||
| 3 | 2000 | ||||

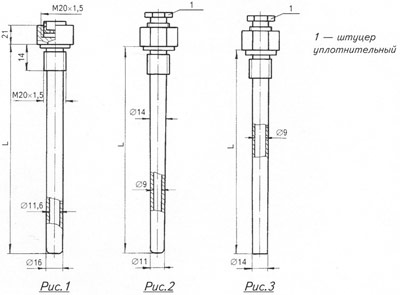

Рис.1. Схема гильзы защитной 5Ц4.819.015
